Інструкція з експлуатації комплексу SYCH-AIR

Модифікації: SYCH-AIR (1.2 GHz) / SYCH-AIR (3.3 GHz) / SYCH-AIR (5.8 GHz) / SYCH-AIR Diversity (5.8 + 3.3 GHz) / SYCH-AIR Trivercity (1.2 + 3.3 + 5.8 GHz)

* підтримка Thor T35 у Diversity — у наступній прошивці

1. Загальний опис комплексу

Комплекс SYCH-AIR призначений для роботи з аналоговими відеосигналами FPV та використовується у складі систем радіоелектронної протидії та моніторингу FPV-каналів. Система забезпечує прийом, аналіз та обробку активних аналогових відеоканалів FPV-дронів або інших джерел відеосигналу, що працюють у відповідному частотному діапазоні.

Пристрій працює в автоматичному режимі та не потребує складних налаштувань з боку оператора. Конструкція комплексу дозволяє інтегрувати його у різні платформи та використовувати різні типи антен залежно від умов застосування.

Ефективність роботи комплексу безпосередньо залежить від правильного підключення, якості антенного тракту, коректного вибору робочого каналу, наявності активного охолодження та умов розміщення у просторі.

1.2 GHz · RushFPV 1.2G

3.3 GHz · RushFPV 3.3G

5.8 GHz · AKK Alpha 10/25

Diversity · 5.8 + 3.3 GHz

Trivercity · 1.2 + 3.3 + 5.8 GHz

2. Склад системи

До складу комплексу входять:

• основний блок керування SYCH;
• з'єднувальний кабель керування;
• антена VTX;
• зовнішній відеопередавач (VTX);
• кабелі живлення;
• допоміжні елементи монтажу та підключення.

Склад модифікації залежить від вибраного частотного діапазону та типу відеопередавача. Для кожної модифікації у відповідному розділі нижче наведено окремі зображення комплекту, схеми підключення та фото відповідних відеопередавачів.

3. Засоби об'єктивного контролю

3.1 Сканер відео FPV

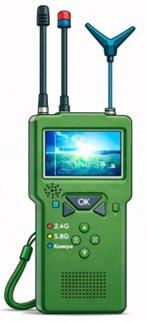

Рис. 1 — Сканер відео FPV

Сканер відеосигналу використовується для об'єктивного контролю ефективності роботи системи РЕБ шляхом моніторингу радіоефіру в робочому діапазоні FPV-відеоканалів. Під час польоту або перед виконанням завдання сканер дозволяє оператору спостерігати за рівнем RSSI, активними каналами та змінами сили сигналу в реальному часі.

У разі коректної роботи системи РЕБ фіксується зниження стабільності відеосигналу противника, поява шуму або різке падіння рівня прийому, що підтверджує формування ефективної завади. Таким чином, сканер виступає інструментом зворотного зв'язку, який дозволяє оцінити, чи перекривається відеоканал противника, та своєчасно виявити зони недостатнього впливу або зміни робочих частот.

4. Живлення

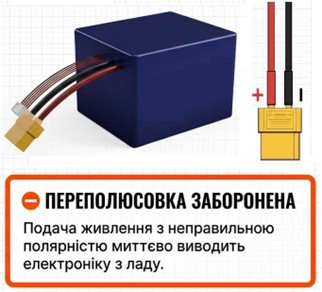

Рис. 2 — Підключення живлення

Живлення пристрою здійснюється від джерела постійної напруги 12–20 В (3S–5S Li-Po). Рекомендовано використовувати Li-Ion 4S–5S або сумісний Li-Po акумулятор. Пікове споживання системи становить до 5 А. Для стабільної роботи бажано використовувати спільний контур заземлення (Ground).

4.1 Критичне застереження

Перед кожним запуском необхідно перевірити цілісність пігтейлу, стан SMA-з'єднання та правильність підключення кабелів живлення.

5. Режим роботи та індикація

Пристрій радіоелектронної боротьби працює у режимі безперервного сканування ефіру. У процесі сканування аналізується рівень сигналу (RSSI) на всіх каналах і визначається канал з найвищим рівнем сигналу.

Світлодіодна індикація:

• зелений індикатор — потужні сигнали відсутні, RSSI на всіх каналах знаходиться на низькому рівні;
• червоний індикатор — зафіксовано потужний сигнал на одному або кількох каналах.

Відображення на дисплеї:

• праворуч зверху — рівень RSSI найсильнішого сигналу;
• праворуч знизу — номер каналу з максимальним RSSI;
• гістограма — показує загальну кількість і розподіл сигналів по каналах для наочної оцінки радіообстановки.

6. Розміщення пристрою

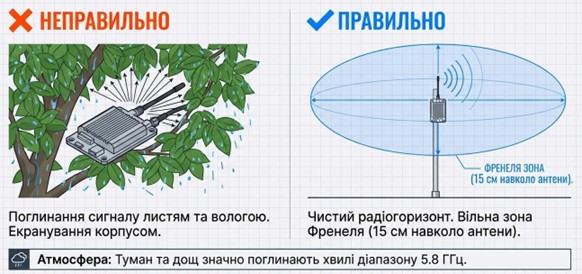

6.1 Розміщення у наземному варіанті

Для ефективної роботи на землі необхідно забезпечити чисту зону навколо антени. Антена повинна бути встановлена вертикально, без близьких перешкод у радіусі щонайменше 15 см. Закриття антени корпусом, ґрунтом, листям або іншими перешкодами зменшує ефективність системи. Відкрита ділянка, чистий радіогоризонт та вільна зона Френеля значно покращують дальність дії.

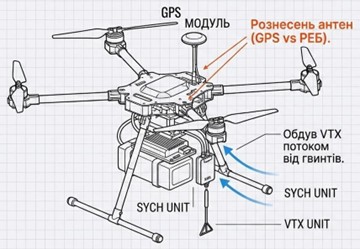

6.2 Розміщення на БПЛА

Під час встановлення пристрою на БПЛА необхідно забезпечити максимальне рознесення антени пристрою та GPS-антени (рекомендовано не менше 15–20 см, бажано по різних осях). Це зменшує взаємні перешкоди та запобігає втраті GPS-фіксації. Антена повинна бути встановлена вертикально, без перекриття елементами рами, батареєю або кабелями живлення.

Блок VTX / SYCH AIR слід розміщувати в зоні активного обдуву потоком повітря від гвинтів. Забороняється закривати радіатор або встановлювати модуль у місцях без вентиляції. Усі кабелі мають бути надійно зафіксовані, без натягу на роз'ємах.

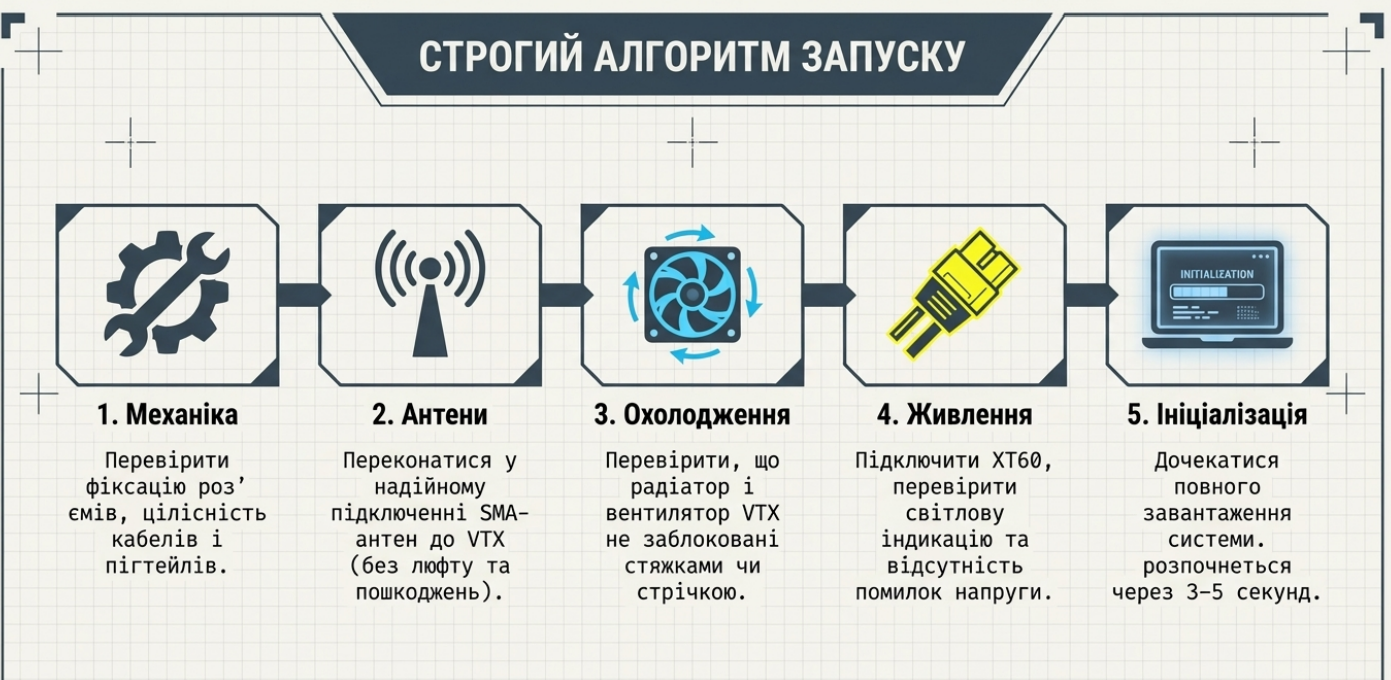

7. Алгоритм запуску

Перед запуском комплексу необхідно:

1. перевірити фіксацію роз'ємів, цілісність кабелів і пігтейлів;
2. переконатися у надійному підключенні SMA-антени до VTX;
3. перевірити, що радіатор і вентилятор VTX не заблоковані;
4. підключити XT60, перевірити світлову індикацію та відсутність помилок;
5. дочекатися повного завантаження системи (3–5 секунд).

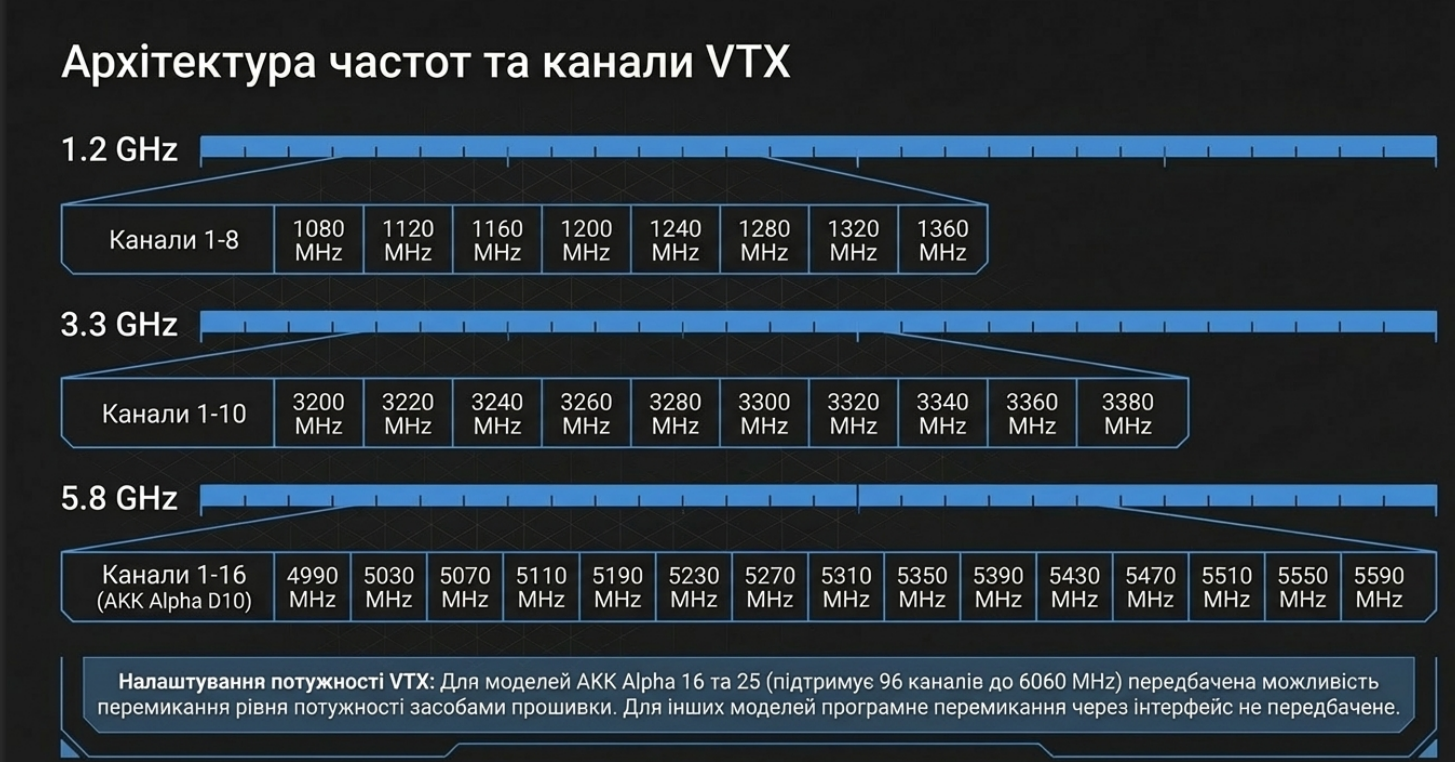

8. Архітектура частот та каналів VTX

На рисунку нижче наведено зведену архітектуру частот та каналів відеопередавачів для трьох модифікацій комплексу. Також наведено узагальнені відомості щодо налаштування потужності VTX.

1.2 GHz

9. Модифікація SYCH-AIR (1.2 GHz)

9.1 Загальний опис

Комплекс SYCH-AIR (1.2) призначений для роботи з аналоговими відеосигналами у діапазоні 1.2–1.3 GHz та використовується у складі систем радіоелектронної протидії та моніторингу FPV-каналів.

Система забезпечує прийом, аналіз та обробку активних аналогових відеоканалів FPV-дронів або інших джерел відеосигналу, що працюють у відповідному частотному діапазоні. Основним елементом системи є відеопередавач (VTX), який передає аналоговий відеосигнал від камери або іншого джерела сигналу до приймального обладнання.

9.2 Комплектація

До складу модифікації входять:

• основний блок керування SYCH;
• з'єднувальний кабель керування;
• антена VTX;
• зовнішній відеопередавач RushFPV 1.2G VTX (4W).

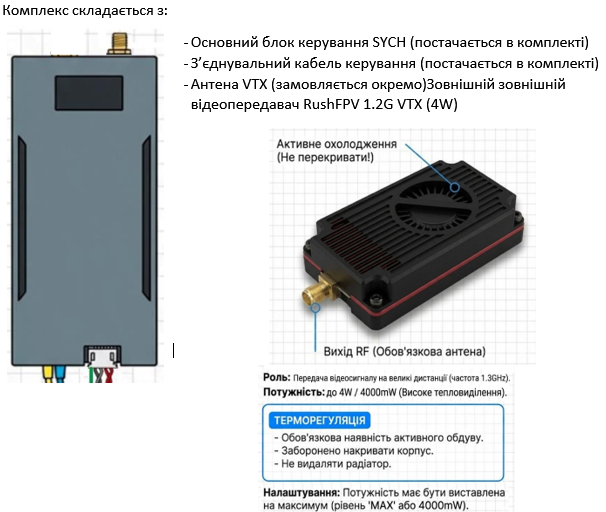

Рис. 8 — Комплектація модифікації SYCH-AIR (1.2 GHz)

9.3 Схема підключення

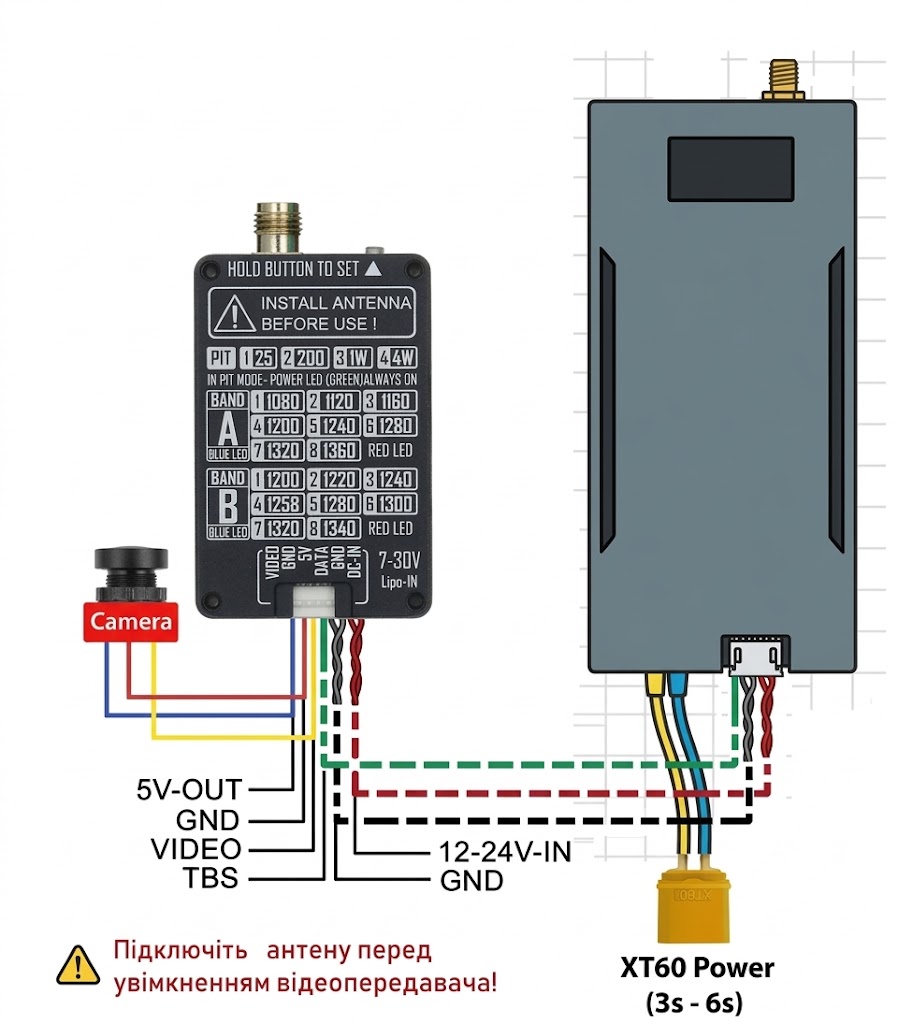

Рис. 9 — Схема підключення модифікації SYCH-AIR (1.2 GHz)

9.4 Відеопередавач

Використовується відеопередавач RushFPV 1.2G VTX.
Роль: передача аналогового відеосигналу у діапазоні 1.2–1.3 GHz.
Номінальна вихідна потужність: до 4 W.

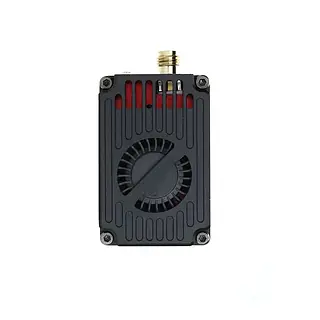

Рис. 10 — Відеопередавач RushFPV 1.2G VTX, номінальна вихідна потужність 4 W

Потужність:

• пристрій SYCH не керує потужністю VTX — її налаштовують вручну на самому передавачі;
• перед бойовим застосуванням встановіть максимальну потужність на VTX;
• під час тестування не працюйте на максимальній потужності — це призводить до швидкого перегріву;
• потужні VTX повинні розміщуватися на борті БПЛА з якісним обдувом потоком повітря.

Терморегуляція:

• обов'язкова наявність активного охолодження;
• заборонено накривати корпус передавача;
• не демонтувати радіатор охолодження.

9.5 Таблиця каналів VTX (1.2 GHz)

Приймач 1373R — 9 каналів, всі значення в МГц

Смуга	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8	CH9
A	1080	1120	1160	1200	1240	1258	1280	1320	1360

3.3 GHz

10. Модифікація SYCH-AIR (3.3 GHz)

10.1 Загальний опис

Комплекс SYCH-AIR (3.3) призначений для роботи з аналоговими відеосигналами у діапазоні 3.2–3.4 GHz та використовується у складі систем радіоелектронної протидії та моніторингу FPV-каналів.

Система забезпечує прийом, аналіз та обробку активних аналогових відеоканалів FPV-дронів або інших джерел відеосигналу, що працюють у відповідному частотному діапазоні. Основним елементом системи є відеопередавач (VTX), який використовується для передачі аналогового відеосигналу від камери або іншого джерела сигналу.

10.2 Комплектація

До складу модифікації входять:

• основний блок керування SYCH;
• з'єднувальний кабель керування;
• антена VTX;
• зовнішній відеопередавач RushFPV 3.3G VTX (10W).

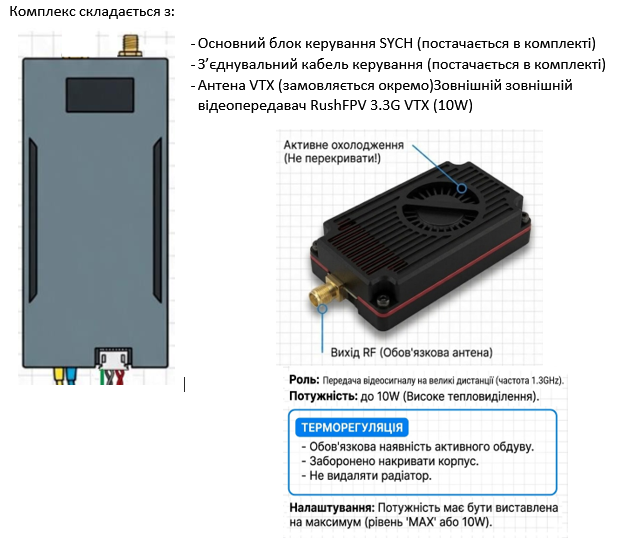

Рис. 11 — Комплектація модифікації SYCH-AIR (3.3 GHz)

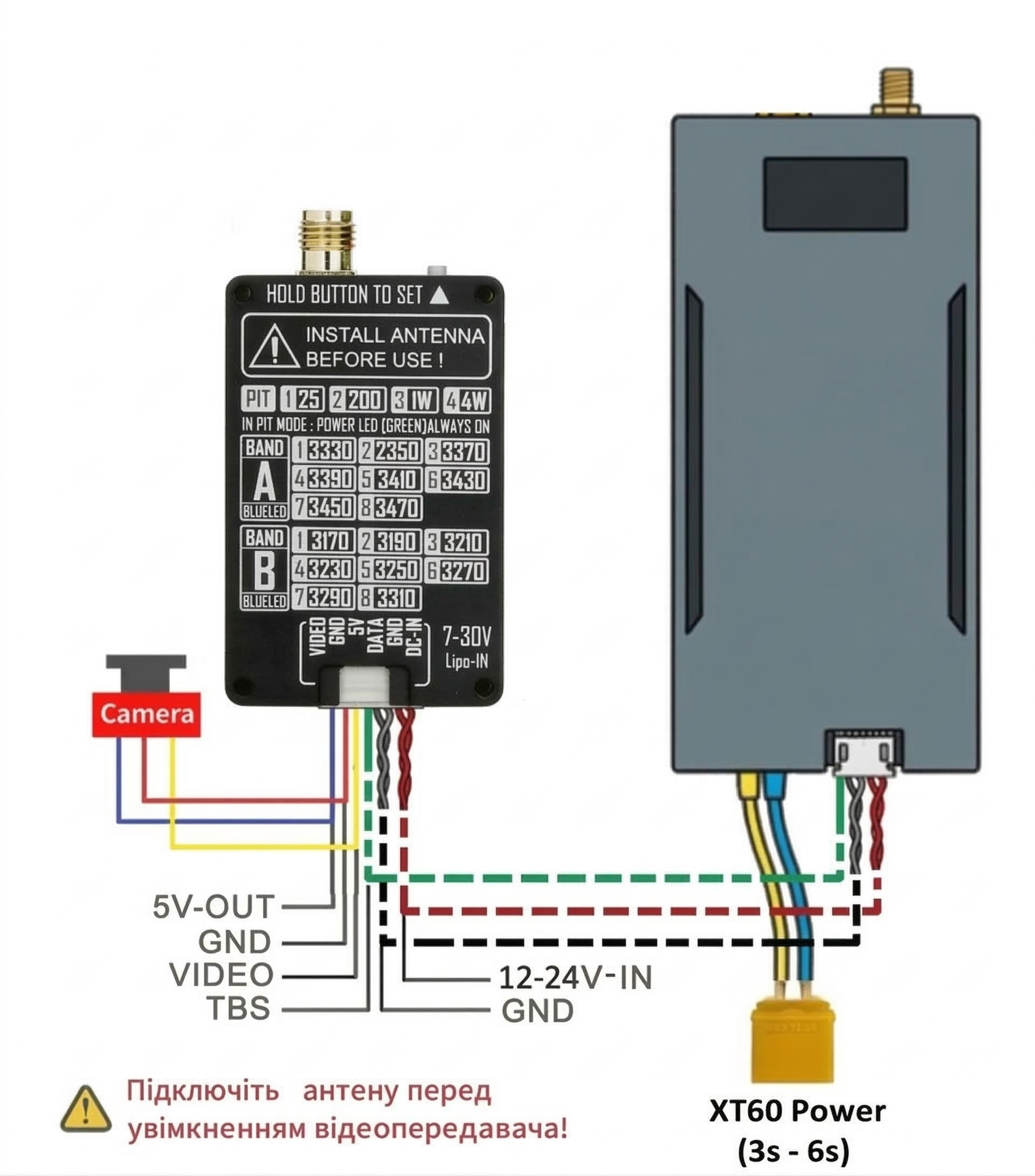

10.3 Схема підключення

Рис. 12 — Схема підключення модифікації SYCH-AIR (3.3 GHz)

10.4 Відеопередавач

Використовується відеопередавач RushFPV 3.3G VTX.
Роль: передача аналогового відеосигналу у діапазоні 3.2–3.4 GHz.
Номінальна вихідна потужність: до 10 W.

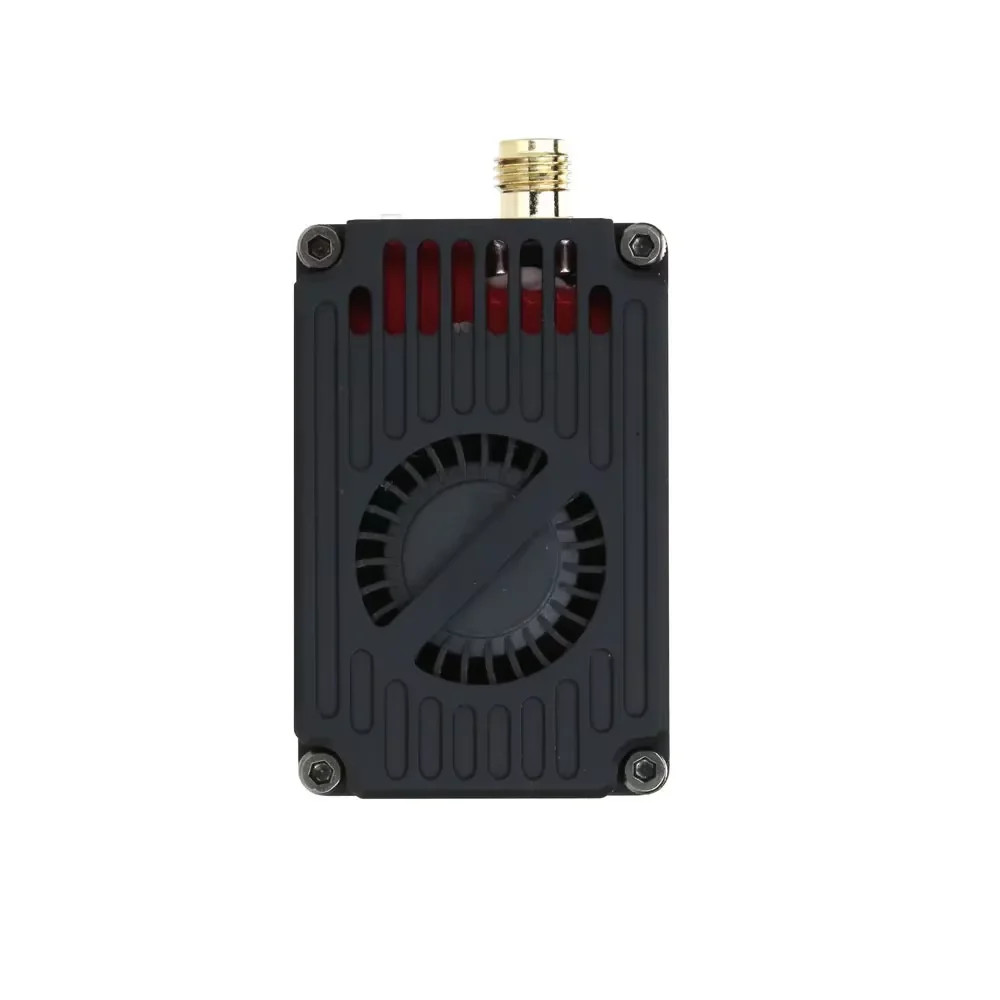

Рис. 13 — Відеопередавач RushFPV 3.3G VTX, номінальна вихідна потужність 10 W

Потужність:

• пристрій SYCH не керує потужністю VTX — її налаштовують вручну на самому передавачі;
• перед бойовим застосуванням встановіть максимальну потужність на VTX;
• під час тестування не працюйте на максимальній потужності — це призводить до швидкого перегріву;
• потужні VTX повинні розміщуватися на борті БПЛА з якісним обдувом потоком повітря.

Терморегуляція:

• обов'язкова наявність активного охолодження;
• заборонено накривати корпус передавача;
• не демонтувати радіатор охолодження.

10.5 Таблиця каналів VTX (3.3 GHz)

RushFPV 3.3G VTX — 16 каналів (крок 20 МГц), всі значення в МГц

Смуга	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
A	3170	3190	3210	3230	3250	3270	3290	3310
B	3330	3350	3370	3390	3410	3430	3450	3470

10.6 Альтернативний VTX — Thor T35 (3W)

Перепрошивка дозволяє використовувати Thor T35 (потужність 3 W) з розширеним діапазоном — 5 смуг, 35 каналів (3000–4040 МГц).

Смуга	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
A	3000	3030	3060	3090	3120	3150	3180	3210
B	3240	3270	3300	3330	3370	3400	3430	3470
E	3500	3530	3560	3590	3620	3650	3680	3710
F	3740	3770	3800	3830	3860	3890	3920	3950
R	3980	4010	4040	—	—	—	—	—

5.8 GHz

11. Модифікація SYCH-AIR (5.8 GHz)

11.1 Загальний опис

Комплекс SYCH-AIR (5.8) призначений для виявлення та аналізу активних аналогових відеоканалів FPV-дронів, а також для роботи з зовнішніми відеопередавачами (VTX) у складі систем радіоелектронної протидії.

Окремі модифікації дозволяють записувати відео або аналізувати відеосигнал на наявність синхроімпульсів, щоб виключити можливість хибних спрацювань на стабільний сигнал. У стандартній комплектації прилад лише аналізує сигнал, перевіряючи його стабільність, що зменшує можливість спрацювання на цифрові системи.

11.2 Комплектація

До складу модифікації входять:

• основний блок керування SYCH;
• з'єднувальний кабель керування;
• антена VTX;
• зовнішній відеопередавач AKK Alpha 10 або AKK Alpha 25.

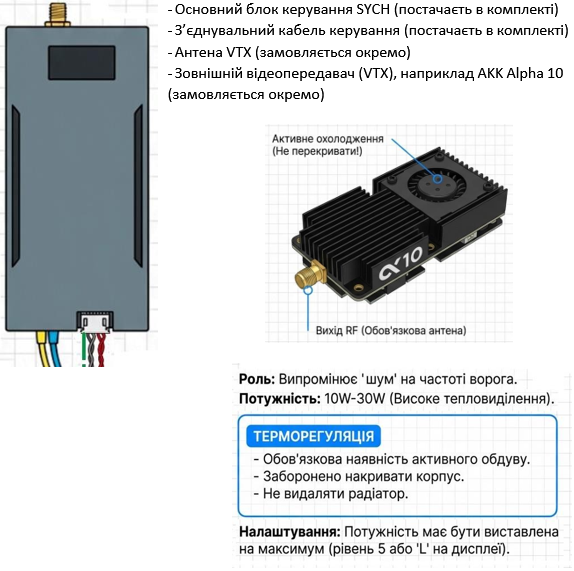

Рис. 14 — Комплектація модифікації SYCH-AIR (5.8 GHz)

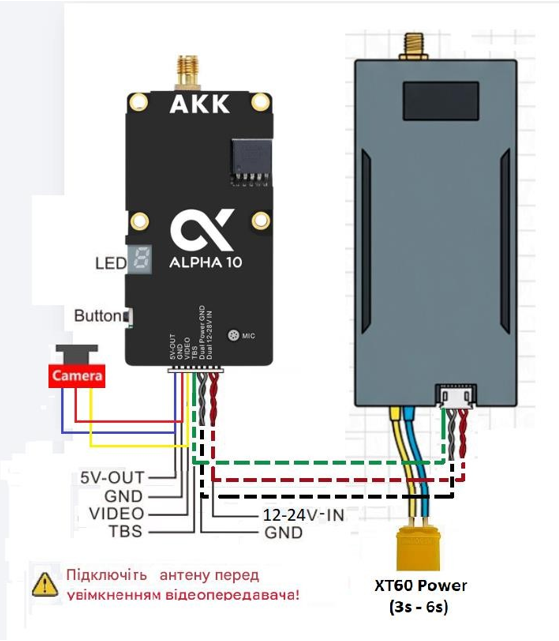

11.3 Схема підключення

Рис. 15 — Схема підключення модифікації SYCH-AIR (5.8 GHz)

11.4 Відеопередавачі

Рис. 16 — Відеопередавач AKK Alpha 10, номінальна вихідна потужність 10 W

Рис. 17 — Відеопередавач AKK Alpha 25, номінальна вихідна потужність 25 W

Відеопередавачі використовуються для передачі аналогового відеосигналу від камери або іншого джерела сигналу у робочому діапазоні пристрою. Номінальна вихідна потужність модулів становить до 10 W.

Потужність:

• пристрій SYCH не керує потужністю VTX — її налаштовують вручну на самому передавачі;
• перед бойовим застосуванням встановіть максимальну потужність на VTX;
• під час тестування не працюйте на максимальній потужності — це призводить до швидкого перегріву;
• потужні VTX повинні розміщуватися на борті БПЛА з якісним обдувом потоком повітря.

Для стабільної роботи необхідно забезпечити:

• надійне підключення антени;
• активне охолодження радіатора;
• відсутність перекриття вентиляційних отворів.

11.5 Таблиця каналів VTX (5.8 GHz)

AKK Alpha 10 — 80 каналів (10 смуг × 8 каналів), всі значення в МГц

Смуга	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
A	5474	5492	5510	5528	5546	5564	5582	5600
B	5362	5399	5436	5473	5510	5547	5584	5621
E	5325	5348	5366	5384	5402	5420	5438	5456
F	5129	5159	5189	5219	5249	5279	5309	5339
R	4990	5020	5050	5080	5110	5140	5170	5200
P	5333	5373	5413	5453	5493	5533	5573	5613
L	4900	4940	4921	4958	4995	5032	5069	5099
U	5960	5980	6000	6020	6030	6040	6050	6060
O	5865	5845	5825	5805	5785	5765	5745	5725
H	5733	5752	5771	5790	5809	5828	5847	5866

Примітка. Моделі AKK Alpha 16W та AKK Alpha 25 підтримують 96 каналів (12 смуг × 8 каналів) — додатково смуги T та N.

5.8 + 3.3 GHz · Diversity

11b. Модифікація SYCH-AIR Diversity (5.8 + 3.3 GHz, подвійний діапазон)

11b.1 Загальний опис

Комплекс SYCH-AIR Diversity — комбінована модифікація подвійного діапазону, яка одночасно сканує 5.8 GHz та 3.3 GHz і автоматично активує відповідні відеопередавачі за знайденим сигналом. Усередині блока встановлено два приймачі (RX5808 + RX3301) зі спільною SPI-шиною та три виходи керування VTX: один для 5.8 GHz і два для 3.3 GHz (широкий Tramp + T35 SmartAudio).

Пристрій працює в автоматичному режимі. Жодних ручних перемикань між діапазонами не потрібно — система сама визначає діапазон за частотою виявленого сигналу й активує правильний VTX. Модифікація корисна там, де FPV-ціль може бути на будь-якому з двох діапазонів, або на полі, де одночасно присутні пристрої 3.3 GHz і 5.8 GHz.

11b.2 Комплектація

До складу модифікації входять:

• основний блок керування SYCH Diversity;
• з'єднувальний кабель керування;
• антена VTX 5.8 GHz;
• антена VTX 3.3 GHz (одна, живить обидва 3.3-передавачі через розгалужувач);
• відеопередавач 5.8 GHz — AKK Alpha 10 або AKK Alpha 25;
• відеопередавач 3.3 GHz (Tramp, вузький) — RushFPV 3.3G VTX (10 W);
• відеопередавач 3.3 GHz (SmartAudio, розширений) — Thor T35 (3 W) (підтримка з'явиться в одній з наступних прошивок).

11b.3 Схема підключення

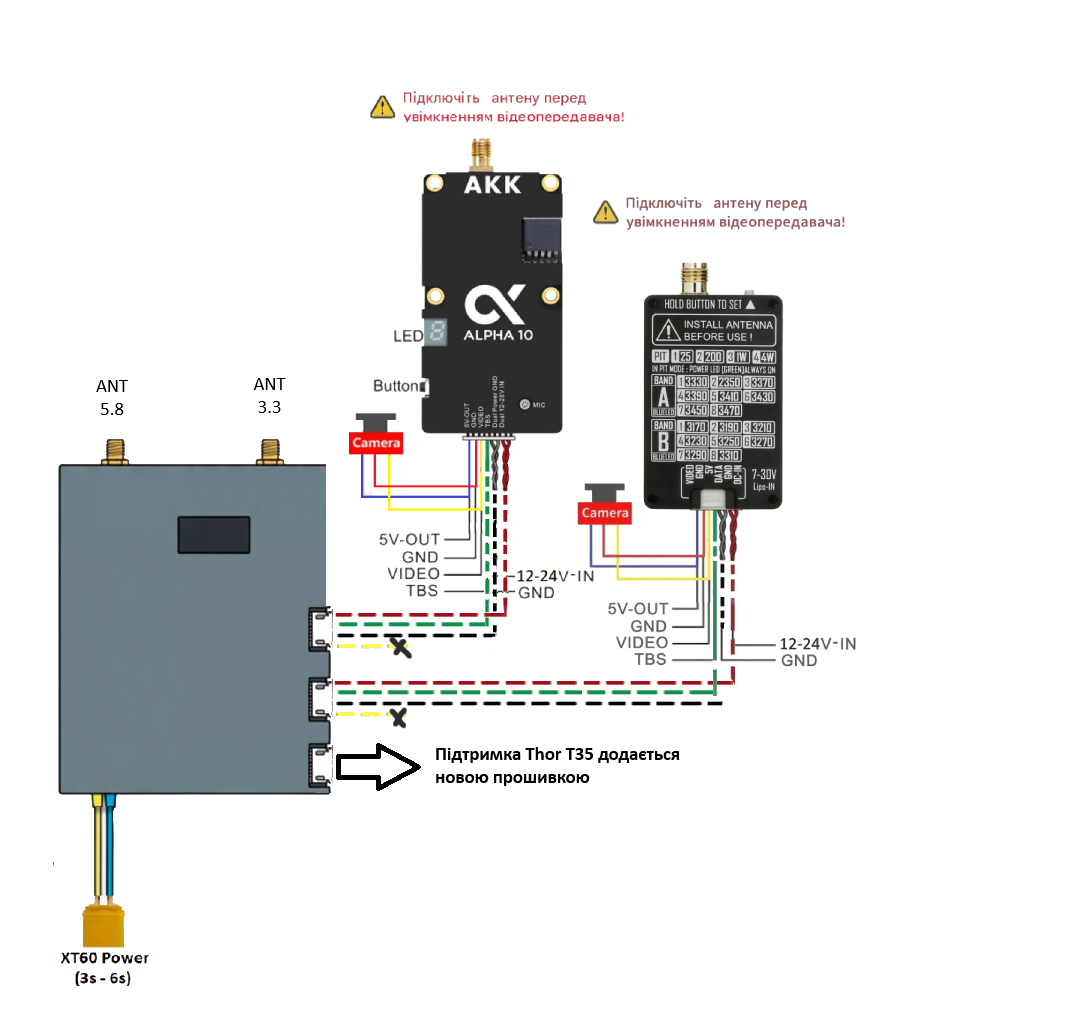

Рис. 18 — Схема підключення модифікації SYCH-AIR Diversity (5.8 + 3.3 GHz)

11b.4 Відеопередавачі

У складі модифікації три відеопередавачі, по одному на кожен вихід блока керування:

• 5.8 GHz — AKK Alpha 10 / 25, SmartAudio, до 10 W номінальної вихідної потужності. 80 каналів (A10) / 96 каналів (A25).
• 3.3 GHz (вузький) — RushFPV 3.3G VTX, Tramp, 10 W, 16 каналів у діапазоні 3170–3470 МГц.
• 3.3 GHz (розширений) — Thor T35, SmartAudio, 3 W, 5 смуг 3000–4040 МГц (призначений для роботи за межами вузького вікна RushFPV). Підтримка T35 у модифікації Diversity буде додана в одній з наступних прошивок — апаратно VTX уже встановлений і підключений.

Керування автоматичне. У діапазоні 5.8 GHz стріляє AKK. У діапазоні 3.3 GHz у поточній прошивці стріляє RushFPV 3.3G у вікні 3170–3470 МГц. Після оновлення прошивки активується Thor T35 і діятиме комбінована логіка: у вікні 3170–3470 МГц RushFPV і T35 стріляють одночасно (подвійне покриття), а поза цим вікном (нижче 3170 або вище 3470 МГц) — стріляє тільки T35. За цілей одночасно на 5.8 і 3.3 всі активні VTX спрацьовують паралельно.

Потужність — для всіх трьох VTX:

• пристрій SYCH не керує потужністю VTX — її налаштовують вручну на кожному передавачі окремо;
• перед бойовим застосуванням встановіть максимальну потужність на всіх трьох VTX;
• під час тестування не працюйте на максимальній потужності — це призводить до швидкого перегріву;
• потужні VTX повинні розміщуватися на борті БПЛА з якісним обдувом потоком повітря.

Терморегуляція — для всіх трьох VTX:

• обов'язкове активне охолодження;
• заборонено перекривати вентиляційні отвори;
• не демонтувати радіатор охолодження.

11b.5 Алгоритм роботи

Цикл сканування проходить по черзі: спочатку 80 каналів 5.8 GHz (через RX5808), потім 33 канали 3.3 GHz (через RX3301). Якщо рівень сигналу перевищує поріг — активується відповідний VTX на частоті виявлення, виконується джаммінг тривалістю 30 секунд, після чого цикл повторюється.

Пороги виявлення (RSSI, %) задаються окремо для кожного діапазону, оскільки базові рівні RSSI на двох приймачах відрізняються. Стандартні значення: 5.8 GHz — 15 %, 3.3 GHz — 35 %.

11b.6 Таблиці каналів VTX

5.8 GHz — AKK Alpha 10 (80 каналів, 10 смуг × 8 каналів, значення в МГц):

Смуга	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
A	5474	5492	5510	5528	5546	5564	5582	5600
B	5362	5399	5436	5473	5510	5547	5584	5621
E	5325	5348	5366	5384	5402	5420	5438	5456
F	5129	5159	5189	5219	5249	5279	5309	5339
R	4990	5020	5050	5080	5110	5140	5170	5200
P	5333	5373	5413	5453	5493	5533	5573	5613
L	4900	4940	4921	4958	4995	5032	5069	5099
U	5960	5980	6000	6020	6030	6040	6050	6060
O	5865	5845	5825	5805	5785	5765	5745	5725
H	5733	5752	5771	5790	5809	5828	5847	5866

Примітка. Моделі AKK Alpha 16W та AKK Alpha 25 підтримують 96 каналів (12 смуг × 8) — додатково смуги T та N.

3.3 GHz — RushFPV 3.3G VTX (16 каналів, крок 20 МГц, значення в МГц):

Смуга	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
A	3170	3190	3210	3230	3250	3270	3290	3310
B	3330	3350	3370	3390	3410	3430	3450	3470

3.3 GHz — Thor T35 (35 каналів, 5 смуг, 3000–4040 МГц):

Смуга	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
A	3000	3030	3060	3090	3120	3150	3180	3210
B	3240	3270	3300	3330	3370	3400	3430	3470
E	3500	3530	3560	3590	3620	3650	3680	3710
F	3740	3770	3800	3830	3860	3890	3920	3950
R	3980	4010	4040	—	—	—	—	—

12. Обмеження та особливості роботи

12.1 Ефективно проти

• аналогових відеоканалів FPV;
• постійного аналогового відеосигналу;
• діапазону 1080–1360 MHz;
• діапазону 3200–3380 MHz;
• діапазону 4990–5965 MHz.

12.2 Не ефективно проти

• цифрових систем передачі відео (DJI, Autel тощо);
• каналів керування та телеметрії 868 / 915 MHz.

12.3 Електромагнітна сумісність (EMC) та взаємний вплив

Під час попередніх випробувань було помічено, що приймач, встановлений на платформі Bomber та призначений для роботи з цифровим відеосигналом у діапазоні 5.8 ГГц, може реагувати на потужні сигнали сторонніх цифрових відеопередавачів. Навіть передавачі потужністю близько 4 Вт здатні створювати настільки сильний сигнал поблизу приймального тракту, що це призводить до перевантаження або хибного спрацювання приймача.

Заплановані заходи: наразі плануються додаткові тести із застосуванням RF-фільтрації, зокрема фільтрів, що відсікають нижню частину 5 ГГц діапазону, яку частково займають цифрові системи відеопередачі. Мета тестування — оцінити ефективність зменшення паразитних сигналів та підвищення селективності приймального тракту.

13. Методика правильного тестування

Цей розділ пояснює, як коректно перевіряти роботу комплексу SYCH-AIR у польових умовах. Дотримання методики дає змогу відрізнити нормальну поведінку пристрою від хибних спрацювань і уникнути виходу з ладу VTX через перегрів.

13.1 Дистанція до тестового дрона

Симптом: пристрій «не попадає» на канал — спрацьовує на сусідні канали (наприклад, E3, P1, A5) замість того, на якому реально працює дрон.

Причина: тестовий дрон знаходиться занадто близько (ближче ніж 30–50 м) до SYCH-AIR. Потужний сигнал «засвічує» приймач — рівень RSSI зашкалює одночасно на кількох сусідніх каналах, і пристрій не може коректно визначити, на якому саме каналі працює дрон.

Як правильно:

• тестуйте з відстані від 50 метрів і далі;
• в умовах прямої видимості між дроном і SYCH-AIR;
• не розташовуйте тестовий дрон прямо над пристроєм або впритул до антени.

На такій дистанції сигнал приходить з нормальним рівнем, SYCH-AIR чітко виділяє один канал і точково вмикає подавлення саме на ньому. У реальних бойових умовах ворожий FPV завжди працює на дистанціях сотень метрів і далі — там ця проблема не виникає.

13.2 Налаштування потужності VTX

Симптом: здається, що пристрій працює «слабко» — VTX видає потужність рівня 1 замість 5.

Причина: SYCH-AIR не керує потужністю VTX — він керує лише частотою (каналом), на якій VTX формує заваду. Потужність виставляється вручну безпосередньо на самому VTX.

Як правильно:

• перед встановленням на дрон або на позицію виставте потужність VTX на максимум — рівень 5 (або «L» на дисплеї AKK Alpha);
• це робиться один раз — далі VTX завжди працює на цій потужності, SYCH-AIR лише перемикає канали;
• для RushFPV 1.2G / 3.3G потужність задається через Tramp-протокол або кнопкою на самому VTX (див. документацію виробника).

Як охолоджувати під час тестування:

• на дроні охолодження забезпечується потоком повітря від пропелерів;
• на землі — піднімайте на щоглу або забезпечте обдув потужним вентилятором;
• під час стаціонарного тестування на столі — знижуйте потужність VTX до рівня 1–2 та вмикайте короткочасно.

13.3 Загальні правила тестування

• тестуйте у відкритому просторі без сильних відбиттів (металеві ангари, бетонні стіни поруч спотворюють картину);
• не запускайте VTX без під'єднаної антени — див. розділ 4. Живлення, критичне застереження;
• під час тривалого тестування контролюйте температуру корпусу VTX рукою або термометром;
• результати тестування на стенді не завжди відтворюють польову картину — дистанція, ландшафт і тип антени дрона суттєво впливають на роботу.

14. Траблшутінг

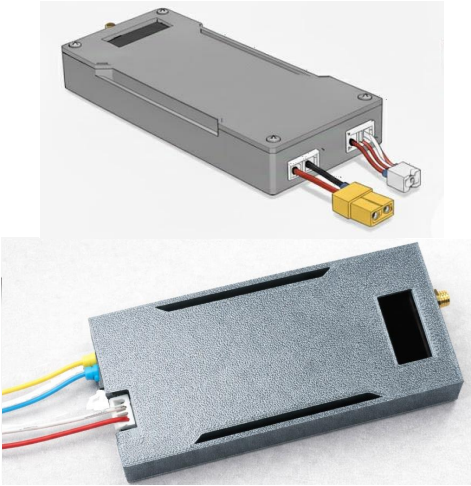

15. Габаритні розміри корпусу

16. Додаткові можливості та налаштування

Потужність відеопередавачів (VTX) встановлюється перед запуском системи відповідно до технічних вимог та умов застосування.

Для моделей AKK Alpha 16W та AKK Alpha 25 передбачена можливість перемикання рівня потужності засобами прошивки.

Для інших моделей програмне перемикання потужності через інтерфейс приладу не передбачене.

За допомогою прошивки користувач може змінювати:

• період сканування каналів;
• тривалість та логіку подавлення сигналу.

16.1 Доступ до прошивки

Актуальна версія прошивки, інструкція з прошивки та параметри налаштування доступні за QR-кодом:

17. Взаємодія з дружніми дронами (тунель)

Пристрій працює за принципом частотного придушення і не розрізняє сигнали «свій / чужий», тому для одночасної роботи з дружніми БПЛА використовується режим «тунелю».

У цьому режимі більша частина діапазону покривається завадами, а в заздалегідь визначеному діапазоні формується «вікно для своїх» (Safe Zone), в якому дружні дрони можуть стабільно передавати відео без впливу придушення.
